GehäuseTausch bei CSD E-Loks

Moin,

Wie das immer so ist..

Besser nicht nachmachen 🧐😬😬😬

Ich hatte mal ein Fahrgestell vom Piko Laminat und leider kein passendes Gehäuse dazu.

Nun bekam ich kürzlich ein Gehäuse von der beim Vorbild Verwandten E 499.02.

Piko hat allerdings die Modelle so gebaut, daß kein GehäuseTausch möglich ist.

Die Teilung zwischen Rahmen und Oberteil ist bei beiden Loks nicht identisch...

Plan A ist dann Rahmen bei Piko neu bestellen und die Innereien tauschen...

Leider gibt es keine Rahmen bei Piko als ET.

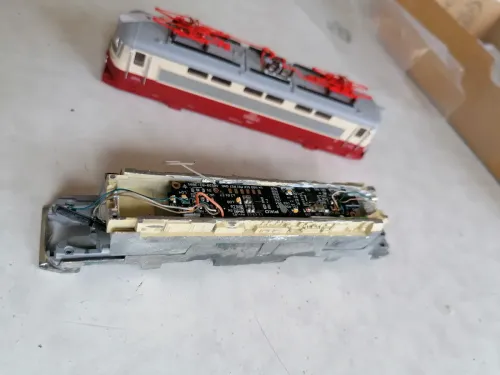

Also Plan B Lok zerlegen und dann das Werkzeug raus...

Jetzt kann der Rahmen bearbeitet werden.

Weiter im nächsten Teil

Herzlichen Glückwunsch Ostkreuz

Ich bin mir auch nicht ganz sicher, ob das so eine gute Idee war...

Nach ein paar Minuten mit Proxxon und Feilen, kam die Erkenntnis das ist was für den Winter, oder Dank eines Tipps aus Berlin....

Ich hätte nie gedacht, Dieses Gerät in Sachen Modellbahn mal einzusetzen...

Aber es beschleunigte die Arbeit ungemein...

Nach einiger Zeit war der Langträger fast passend schmal...

Tausend Späne später passten dann auch die Kurzen Seite auf dem Kopf gestellt...

Die Löcher für die Gehäuseschrauben sind bei beiden Loks an den selben Stellen.

Allerdings hat es Piko hinbekommen, bei beiden Baureihen den Treffpunkt von Ober und Unterteil auf verschiedenen Höhen zu platzieren...

Stiel am Rahmen und Stiel am Gehäuse... Da musste eine Entscheidung her...

Es ging gestern auch wieder ein Stück weiter...

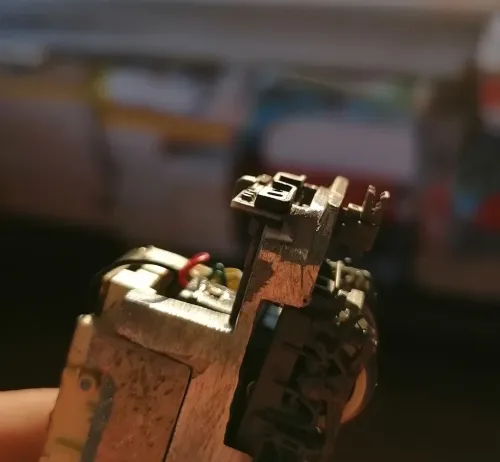

An den Enden die Kopfstücke vom Rahmen bearbeitet...

Und dann war es irgendwann so weit, daß der Rahmen der Einen Lok in das Gehäuse der Anderen Lok gepasst hat.

Jetzt ging es an das obere Gußteil, welches den Motor hält, die Platine trägt und seitlich das Relief des Maschinenraums darstellt...

Breite verringern

Kante unter den Maschinenraumfenstern anfasen...

Es fehlt sonst immer noch ein Millimeter in der Höhe... 😬

Nun passen die Metallteile alle in das andere Gehäuse, aber es ist irgendwie kein Platz mehr für die oben auf liegende Platine vom Laminat...

Dann sitzt das Gehäuse wieder zu hoch... Plan B muss her... 🤔😬🧐

Ähm, ich habe keine Laminat. Freunde sicherlich, aber es führt keine Weg drum herum. Aus zwei halben Sachen soll nun endlich was ganzes werden.

Ich habe mir von beiden Loks die Anleitungen downgeloaded, verglichen und es für machbar gehalten...

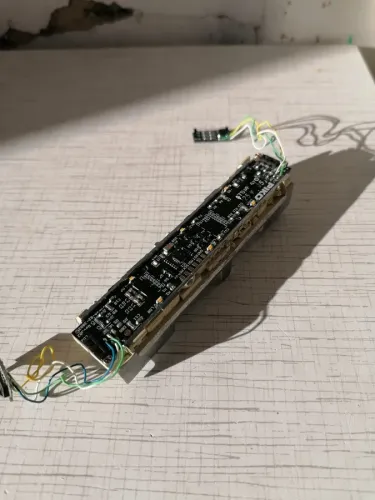

Gestern den ganzen Tag mit der Tieferlegung der Platine herumgedoktert...

Erst war ja auch schon die Idee da, eine Platine von eine anderen Pikolok zu verwenden...

Piko 216 Spur N passt da hervorragend in den Tief ausgefeilten Rahmen rein...

Lampen Platinen an den 3 Drähten passt auch...

Dann hatte ich doch noch mal das große Besteck ausgepackt und etwas mehr Platz geschaffen....

Jetzt passt dann auch die Original Platine gerade so hinein. Allerdings ohne die Lichtprismen für für die Maschinenraumbeleuchtung. Schwierig war den Raum für den dicken Kondensator nach unten hin zu erweitern... Irgendwann kommen da die Kardanaufnahmen entgegen.

Dann war es so gut wie geschafft.

2 kleine Bauteile auf der Platine stehen da noch etwas heraus, aber vielleicht kann ich im Gehäusedach noch Platz schaffen.. 🤔🧐😬

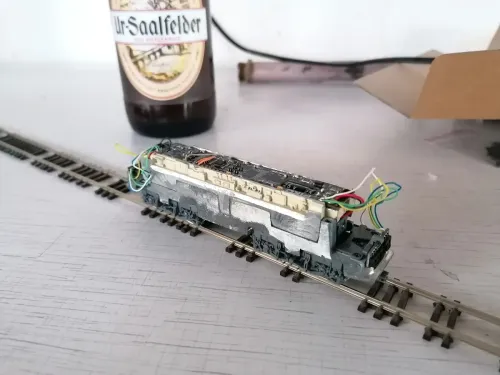

Fahrwerk dann mal wieder montiert. Gleich abgefettet nebenbei. Funktioniert soweit alles gut.

Gehäuse aufsetzen erster Versuch

Gescheitert an den schwarzen Blenden um die LED... Da ist das Laminat auch wieder anders... 🧐🤔😬
