Beiträge von Mr.X
-
-

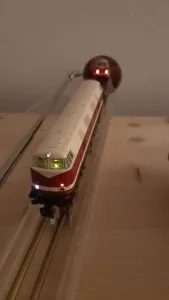

So ist es - siehe Bilder.


Und noch einige Details:
-- Front- und Schlußlicht - natürlich - separat schaltbar
-- "Rangierlicht", je nach Bestückung, als A oder Balken bzw. unten rechts (BR 111) darstellbar
-- Einzel-LED's hinter jedem Lichtaustritt, daher keine Brechkannten durch Prismen
-- an Motorvorbau Ausschnitt für Grabenräumeinheit vorhanden
-- Heizkesselvorbau auch für Lokomotiven bis Nummer 104 bestückbar
-- Führerstandbeleuchtung
-- Aufblenden rechter Scheinwerfer (DR) - ohne Dimmorgien o.ä.
-- Anschlußmöglichkeit für SD-Kupplung beidseitig hinter Stirnplatine möglich
-- Motorhalterung ohne Arbeiten am Tank zu befestigen (wie Original)
-- GA-Motor 1020 wird benötigt - Originalmotor muß getauscht werden
-- Supercaplader aus dem Stummiforum an der Seite anflanschbar oder
-- direkt auf der Platine verbaut
-- Supercaps wirken direkt auf V+ und GND - der Cap+ Anschluß des Decoders wird zum Abschalten des Laders im Programmiermodus genutzt
-- es sind noch Ausgänge des Decoders frei (habe allerdings keine Verwendung dafür)
-- Fazit: der Decoder ist überqualifiziert
-
..., allerdings als Richtfunker auf ner R 409. So eine würde ich auch mal gerne bauen.
VG
Bernd
Hieß das Ding nicht R 109 auf einem GAS 69 ?
-
Um einmal diesen Gedankengang fortzuführen.
Nach einer alljährlichen Dauermail eines Mobafreundes mit der Aufforderung eine Platine zu kreieren habe ich mal meinen Erstversuch von 2016 ausgegraben und komplett überarbeitet. Damals noch mit abgewinkelter PluX16 Schnittstelle an der Stirnseite angedacht, wurde das Projekt schließlich verworfen.

Der erneute Versuch wurde nach Interessentenwunsch mit einer Next18 Schnittstelle realisiert. Trotz überarbeiterter Motorhalterung mußten die Platinenstützen noch gekürzt werden.
Am Oberteil waren ebenfalls massive Fräßarbeiten notwendig, da das Layout des einzusetzenden Decoders gegenüber dem Vorgänger so abgeändert wurde, dass ein Kondensator an eine äußerst ungünstige Stelle gerückt ist.
Da noch weitere Modelle umzurüsten waren, aber die Fräßarbeiten reduziert werden mussten, wurde die Next18 Schnittstelle gegen eine E24 ausgetauscht. An der Platine läßt sich seitlich der Supercaplader aus dem Stummiforum anflanschen.

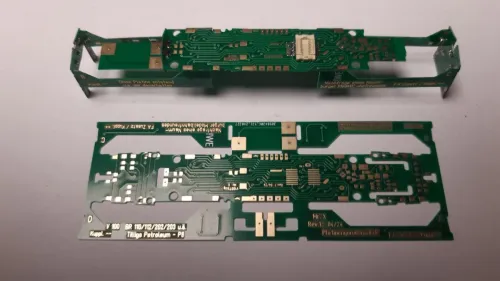

Die Einzelplatinen:

Ober und Unterseite im zusammengesetzten Zustand:

Und eingebaut:


-
Du benötigst einen Schaltfolgeregler.
-
Bild 3.
Passt zumindest zum Sekundärerwerb.
-
Nun ja, greift man auf vorhandenes Fremdmaterial zurück verdient man nix
oder der Preis geht so in die Höhe, dass es niemand mehr kauft.
Übrigens ist in den Videos zu sehen, dass da doch etwas mehr Aufwand in punkto Stromabnahme getrieben wurde.
-
Die Lichtleiste ist, sorry, das Allerletzte was auf dem Markt ist.
Da kommst du wohl mit so einem Teil und ein paar LED's weiter.
-
Ist in den Wagen denn kein Platz für zwei solche C's? Den Rest bekommt man dann auch noch unter.
Sehe gerade, ein Auslaufmodell, da sollte man noch einmal zuschlagen.
-
Was bei Rocos Ludmilla möglich ist, sollte auch bei Piko’s Version möglich sein.
Allerdings bekommt man dort nicht den 1620 GAM hinein, im Höchstfall einen 1020 oder 1215.
Zweiterer wurde auch zu Vergleichszwecken zum Serienmotor eingebaut. (Bild 1)
Daneben der bearbeitetet Motorniederhalter mit Aussparung für die Schallkapsel.
In Richtung Führerstand 1 wurde das Modell mit zusätzlichem Gewicht ausgestattet - Bild 2.
Da die Entwicklung des Modelles auch schon einige Jahre auf den Radscheiben hat und
nur mit einer PluX16 Schnittstelle ausgerüstet ist wurde Abhilfe in Form einer Tauschplatine geschaffen.
Berücksichtigt wurde dabei, den LS im Fahrzeugkasten und nicht im Tank unterzubringen. Somit
ist diese in der Kühlerkammer gekürzt. Dort fand ein LS 13x18 mit speziell angefertigter Schallkapsel
seinen Platz. Der erste Druckversuch fiel leider etwas zu hoch aus, so dass nur ein LS 10x15 aufgesetzt werden
konnte, damit das Oberteil auch einrastet. (Bilder 3 bis 5)
Über Federkontakte und je zwei Lötpads im Oberteil wird die Führerstandbeleuchtung kontaktiert.
Das Aufblenden des oberen Hauptscheinwerfers ist natürlich ebenso möglich, wie das Abschalten des selbigen
bei Rangiertätigkeit bzw. Bahnhofsfahrt an und vom Zug. Nach dem Schiebebetrieb und Rückfahrt auf falschem
Gleis lässt sich das Falschfahrsignal Zg 2 schalten (https://de.wikipedia.org/wiki/Signale_an_Z%C3%BCgen)
Bei Führerstandswechsel kann auch Maschinenraumbeleuchtung aktiviert werden.
Da nun ein PluX22 MS/MN Decoder Platz findet und dieser eine unbegrenzte Kapazitätsanschaltung zulässt
wurden sechs Goldcaps in Reihe geschaltet und im Tank untergebracht, ein Staco ist demzufolge nicht nötig.
-
Nach über drei Jahren Pause meinerseits auf diesem Kanal und einigen Wochen des Nachdenkens habe ich mich nun doch entschlossen noch einiges von meinem Unfug preis zu geben. Die Veröffentlichung erfolgt in loser Folge und so wie mir gerade die Fotos bzw. meine Modellverunstaltungen in die Hände fallen.
Vor Kurzem kam ein Mobafreund auf mich zu, mit der Bitte um Motortausch bei einer Roco-Ludmilla mit Motorschaden. Über die Qualität der aktuell eingesetzten Antriebsaggregate wurde ja schon genug berichtet.
Eingesetzt wurde ein Glockenankermotor diesen Types. Die Schwungmasse wurde selbst aufgezogen und bei laufenden Motor gewuchtet - Bild 1. Bild 2 zeigt das probehalber Einlegen des Motors, welcher mit etwas Silikon nach unten und seitlich mit Schaumstoff ausgerichtet und gelagert wurde, also keine kostenintensiven Umbausatz - Bild 3. Die Lok war werksmäßig mit einem Plux16-Sounddecoder ausgerüstet, also wurden auf der von der Schwungmasse abgewanden Seite noch zwei Supercaps eingeklebt - Bild 4 und die Leitungen am LS vorbei auf einen "Selbstbaustaco" (Stummiforum) gelegt - Bild 5. Dieser wurde an Stelle des orginalen Kondensators mit Silikon eingeklebt. Da der P16-Decoder diese Leistung selbst nicht schalten kann, wurde der C+ - Pin zur Deaktivierung des Reglers genutzt und der Reglerausgang direkt auf V+ des Decoders gelegt.
Der Lokomotivbesitzer ist mit dem Umbau voll und ganz zufrieden. Materialkosten keine 35 Euronen.
-
-
Als erstes würde ich den generierten Pluspol durch den Decoderplus ersetzen, Doppeldiode auslöten.
Besteht dann das Problem weiterhin, tippe ich auf Kriechströme durch Verunreinigungen unter den Bauteilen der
Leiterplatte. -> Ausbauen und mal in Iso oder Spiritus einlegen.
-
-
Momentan sind die Kosten für das erste Los in einem Bereich wo du mit dem Kopf schüttelst. Liegt aber auch daran, daß die Platine nur eine Stärke von 0,4mm hat. Daher beabsichtige ich bei einer Nachauflage das Projekt zu teilen und bestücken zu lassen, was natürlich erst bei einer gewissen Anzahl sinnvoll ist, da die Einrichtungskosten ja nicht ohne sind - aber eben nur einmal zu Buche schlagen. Bei den Leunaer Modellbautagen werde ich am Sonntag aufschlagen und einige Fragmente zum zeigen mit haben. Vielleicht kann man da noch den einen oder anderen Umbauwilligen überzeugen. Zumindest muß zwingend auf einen GA-Motor umgerüstet werden, eine Halterung ist mit dabei. Bei Nutzung einer Pufferschaltung macht es Sinn, die auf der Platine vorhandene mit bestücken zu lassen. Dann ist es auch egal welchen Decoder du am Ende rein steckst. Ach ja, momentan gehen bei Nutzung eines Zimo MS581 die Fräsarbeiten so ziehmlich an die Schmerz- bzw. Materialgrenze, dies hätte ich natürlich auch noch etwas milder. Preislich würde ich gerne wieder bei den alten Preisen von früher landen, so bei 30 - 35 Toreros, geht aber wohl nur bei entsprechender Stückzahl. So, genug geplaudert. Wer mehr wissen will, kann mich ja direkt anfunken.
-
Interesiert bin ich ganz ohne Frage, aber 30 Stück wären dann vermutlich doch etwas zu viele. Die Hälfte würde reichen. Hört die Lok so dann auch auf zu schielen?
Ich schrieb nicht, dass du 30 Stück nehmen mußt. Wenn sich 30 Leute finden, die jeweils eine möchten sind wir auch dort. Nimmt jeder 2 sind wir schon bei 60, da bleiben immer noch 600 LED's, welche ich aufsetzen müßte. Sind durchgesteckt und damit hört die Lok auch auf zu schielen. Alles andere wäre ja Unfug.
-
Unbestückt ist nur die flache, auf der anderen ist was drauf. Und wie immer, man muss nicht alles draufhauen, kommt darauf an, was man braucht.
Ich kann ja mal beim Hersteller erfragen, was bestückt kosten würde. Bei meinetwegen 30 Stück. Es gibt noch mehr Interessenten.
-
Nicht nur bei mir ist Umbau/Austausch angesagt.

-
...... Welche Lichtplantinen wurden verbaut?.....
Zum nächsten Südthüringen-Stammtisch könnte ich dir einen Lösungsvorschlag zeigen.
-
Hallo,
...... Und ja die Decodersperre wurde vorher deaktiviert via CV1021=3 und 982 und 983 auf 0 gesetzt.......
Also, wenn ich die Anleitung von Zimo richtig interpretiere, dann hören die CV's mit 1019 auf und ab 980 sind das alles Script-CV's.
Anleitung Seite 85.
