Tillig Traxx Modell BR 285

Hallo,

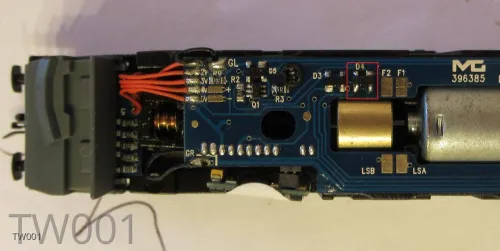

welche Diode auf der Platine ist durchgebrannt?

Rot Schlusslicht?

Grüße

Niklas

Wie kommt man zu einem Schaltplan von dieser Elektronik?

Es sieht aus wie ein Vierbeiner, also vielleicht ein Brückengleichrichter.

Wenn Du die Platine mal drehst, müßtest Du mit viel Licht und einer Lupe

die Bezeichnung erkennen,

Viele Grüße Wolfgang

Gar nicht. Kein Designer gibt seinen Schaltplan preis. Erstens wegen Nachahmen und zweitens um Reklamationschaos zu unterbinden.

Zitat von Mr.X

Gar nicht. Kein Designer gibt seinen Schaltplan preis.

Früher habe ich mit dem Kauf des Gerätes auch gleichzeitig den Schaltplan erworben.

Viele Grüße Wolfgang

Zitat von WolfgangTT

Früher habe ich mit dem Kauf des Gerätes auch gleichzeitig den Schaltplan erworben.

Viele Grüße Wolfgang

Aber bestimmt nicht bei der Modelleisenbahn? Oder war das vor 1933?

Ich habe noch eine defekte Platine der Traxx da, ich kann ja mal schauen ob das Bauteil noch "optisch" ganz ist und es dir auslöten. Aber eine weitere spannende Frage ist auch,,warum das Bauteil kaputt gegangen ist. Vielleicht ist noch was anderes faul.

Zitat von E91-Fan

Aber bestimmt nicht bei der Modelleisenbahn? Oder war das vor 1933?

Auch in der "Neuzeit" z.B. noch Fernsehern beigelegt.

Vielleicht muß man sich auch bloß mal kümmern.

Viele Grüße Wolfgang

Zitat von WolfgangTT

Auch in der "Neuzeit" z.B. noch Fernsehern beigelegt.

Vielleicht muß man sich auch bloß mal kümmern.

Viele Grüße Wolfgang

Die Schaltpläne der Fernseher waren auch bei jedem Hersteller gleich.

Die von Tilligs Wunderplatinen mit Sicherheit nicht.

Heute ist ein TV wahrscheinlich einem Mobilfon identisch. Liegen da Schaltpläne bei?
